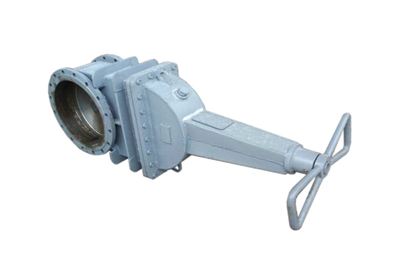

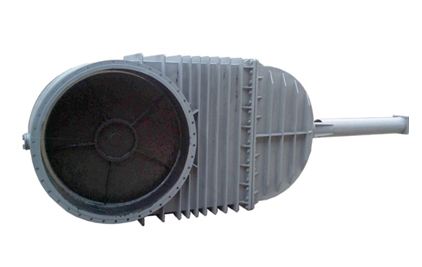

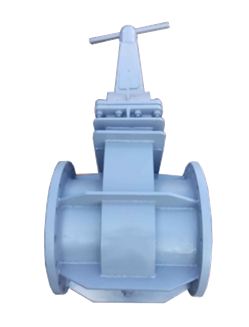

ЗАДВИЖКИ СТАЛЬНЫЕ КЛИНОВЫЕ ШТАМПОСВАРНЫЕ с выдвижным шпинделем
DN 150…2000 мм, PN 0,1…1,6 МПа
Назначение:
Применяются в качестве запорного устройства на трубопроводах, транспортирующих
- воду, пар и другие невзрывопожароопасные, нетоксичные среды, нейтральные по отношению к материалу основных деталей изделия, при температуре до + 300°С;
- воздух и другие невзрывопожароопасные, нетоксичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия, при температуре до + 300°С;
- природный газ (без содержания сероводорода) и другие взрывопожароопасные, токсичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия, при температуре до + 300°С.
Обеспечение герметичности:
Класс герметичности задвижек по ГОСТ 9544-2015: «В», «С», «D».
По требованию заказчика задвижки могут быть выполнены в соответствии с классом герметичности «А» (без видимых протечек).
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, по шпинделю – сальниковым узлом.
Установочное положение задвижек на трубопроводе: любое, кроме электроприводом (редуктором) вниз. Рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°) рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Направление подачи рабочей среды: любое.
Присоединение к трубопроводу: под сварку или фланцевое; присоединительные фланцы арматуры могут изготавливаться по ГОСТ 33259-2015, ГОСТ 12815-80, а также по иным стандартам, указанным заказчиком.
По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Задвижки могут изготавливаться для надземной или колодезной установки. При колодезной установке возможна их комплектация изделий удлинительными колоннами для вынесения приводного устройства на высоту, указанную заказчиком.
Табл./фиг. |
РN |
DN |
Вес |
30с42нж 30с942нж 30нж42нж 30нж942нж |
10 |
150 |
60 |
200 |
85 |
||
250 |
125 |
||
300 |
146 |
||
|
|
|
|
Табл./фиг. |
РN |
DN |
Вес |
30с46нж 30с946нж 30нж46нж 30нж946нж |
6 |
400 |
250 |
500 |
400 |
||
600 |
560 |
||
|
|
|
|
Табл./фиг. |
РN |
DN |
Вес |
30с547нж 30с947нж |
4 |
700 |
700 |
800 |
800 |
||
1000 |
1085 |
||
1200 |
1660 |
||
|
|
|
|
Табл./фиг. |
РN |
DN |
Вес |
30с914нж 30нж914нж |
1,6 |
1400 |
250 |
Табл./фиг. |
РN |
DN |
Вес |
30с911нж 30нж911нж |
1 |
1500 |
3100 |
1600 |
3800 |
||
1800 |
4950 |
||
2000 |
6100 |
Табл./фиг. |
РN |
DN |
Вес |
30с50нж 30с950нж 30нж50нж 30нж950нж |
16 |
150 |
80 |
200 |
135 |
||
250 |
170 |
||
300 |
220 |
||
350 |
285 |
||
400 |
325 |

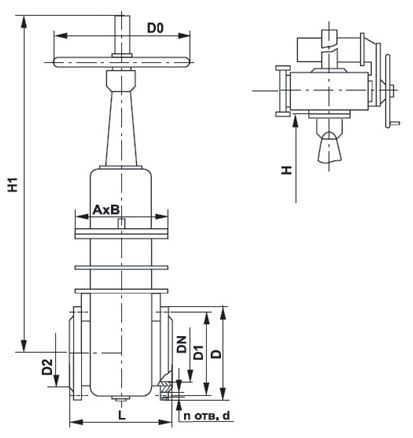

Чертеж задвижек
Основные размеры задвижек
DN мм |
Таблица фигур |
Обозначение по чертежу |
Размеры, мм |
Масса, кг |
||||||||||
D |
D1 |
D2 |
n |
d |
D0 |
A |
B |
L |
H |
H1 |
||||
150 |
30c42нж |
ПС-24007-10-150 |
280 |
240 |
212 |
8 |
22
|
450 |
185 |
285 |
210 |
|
795 |
63 |
30нж42нж |
ПС-24007-10-150нж |
|||||||||||||
30с942нж |
ПС-24107-10-150 |
|
656 |
|
58 |
|||||||||
30нж942нж |
ПС-24107-10-150нж |
|||||||||||||
200 |
30с42нж |
ПС-24007-10-200 |
335 |
295 |
268 |
450 |
220 |
340 |
230 |
|
957 |
94 |
||
30нж42нж |
ПС-24007-10-200нж |
|||||||||||||
30с942нж |
ПС-24107-10-200 |
|
755 |
|
89 |
|||||||||
30нж942нж |
ПС-24107-10-200нж |
|||||||||||||
250 |
30с42нж |
ПС-24007-10-250 |
390 |
350 |
320 |
12 |
450 |
225 |
395 |
250 |
|
1134 |
119 |
|
30нж42нж |
ПС-24007-10-250нж |
|||||||||||||
30с942нж |
ПС-24107-10-250 |
|
876 |
|
114 |
|||||||||
30нж942нж |
ПС-24107-10-250нж |
|||||||||||||
300 |
30с42нж |
ПС-24007-10-300 |
440 |
400 |
370 |
450 |
245 |
455 |
270 |
|
1367 |
167 |
||
30нж42нж |
ПС-24007-10-300нж |
|||||||||||||
30с942нж |
ПС-24107-10-300 |
|
1039 |
|
162 |
DN мм |
Таблица фигур |
Обозначение по чертежу |
Размеры, мм |
Масса, кг |
||||||||||
D |
D1 |
D2 |
n |
d |
D0 |
A |
B |
L |
H |
H1 |
||||
400 |
30с46нж |
ПС-24007-6-400 |
535 |
495 |
465 |
16 |
22 |
450 |
259 |
575 |
310 |
|
1706 |
251 |
30нж46нж |
ПС-24007-6-400нж |
|||||||||||||
30с946нж |
ПС-24107-6-400 |
|
1256 |
|
241 |
|||||||||
30нж946нж |
ПС-24107-6-400нж |
|||||||||||||
500 |
30с46нж |
ПС-24007-6-500 |
640 |
600 |
570 |
640 |
324 |
684 |
350 |
|
2105 |
393 |
||
30нж46нж |
ПС-24007-6-500нж |
|||||||||||||
30с946нж |
ПС-24107-6-500 |
|
1560 |
|
383 |
|||||||||
30нж946нж |
ПС-24107-6-500нж |
|||||||||||||
600 |
30с46нж |
ПС-24007-6-600 |
755 |
705 |
670 |
20 |
26 |
640 |
344 |
784 |
390 |
|
2440 |
538 |
30нж46нж |
ПС-24007-6-600нж |
|||||||||||||
30с946нж |
ПС-24107-6-600 |
|
1881 |
|
528 |
DN мм |
Таблица фигур |
Обознач. по чертежу |
Размеры, мм |
m, кг |
|||||||||||
D |
D1 |
D2 |
n |
d |
D0 |
A |
B |
L |
H |
H2 |
|||||
700 |
30с547нж |
ПС-24007 -4-700 |
860 |
810 |
775 |
24 |
26 |
725 |
400 |
|
450 |
|
|
854 |
|
30нж547нж |
ПС-24007 -4-700нж |
||||||||||||||
30с947нж |
ПС-24107 -4-700 |
400 |
814 |
||||||||||||
30нж947нж |
ПС-24107 -4-700нж |
||||||||||||||
800 |
30с547нж |
ПС-24007 -4-800 |
975 |
920 |
880 |
24 |
30 |
725 |
418 |
1018 |
470 |
2287 |
3225 |
1035 |
|
30нж547нж |
ПС-24007 -4-800нж |
||||||||||||||
30с947нж |
ПС-24107 -4-800 |
400 |
995 |
||||||||||||
30нж947нж |
ПС-24107 -4-800нж |
||||||||||||||
900 |
30с547нж |
ПС-24007-4-900 |
1075 |
1020 |
980 |
24 |
30 |
930 |
450 |
1150 |
530 |
2550 |
3600 |
1085 |
|
30нж547нж |
ПС-24007-4-900нж |
||||||||||||||
30с947нж |
ПС-24107-4-900 |
400 |
1045 |
||||||||||||
30нж947нж |
ПС-24107-4-900нж |
||||||||||||||
1000 |
30с547нж |
ПС-24007-4-1000 |
1175 |
1120 |
1080 |
28 |
30 |
930 |
468 |
1220 |
550 |
2805 |
3955 |
1122 |
|
30нж547нж |
ПС-24007-4-1000нж |
||||||||||||||
30с947нж |
ПС-24107-4-1000 |
400 |
1082 |
||||||||||||
30нж947нж |
ПС-24107-4-1000нж |
||||||||||||||
1200 |
30с547нж |
ПС-24007-4-1200 |
1400 |
1340 |
1295 |
32 |
30 |
725 |
608 |
1508 |
630 |
3353 |
4710 |
1832 |
|
30нж547нж |
ПС-24007-4-1200нж |
||||||||||||||
30с947нж |
ПС-24107-4-1200 |
612 |
1772 |
||||||||||||
30нж947нж |
ПС-24107-4-1200нж |
||||||||||||||
1400 |
30с514нж |
ПС-24007-1,6-1400 |
1575 |
1520 |
1480 |
36 |
30 |
725 |
558 |
1668 |
710 |
3922 |
5480 |
2542 |
|
30нж514нж |
ПС-24007-1,6-1400нж |
||||||||||||||
30с914нж |
ПС-24107-1,6-1400 |
612 |
2482 |
||||||||||||
30нж914нж |
ПС-24107-1,6-1400нж |
||||||||||||||
1500 |
30с511нж |
ПС-24007-1-1500 |
1690 |
1630 |
1590 |
40 |
30 |
725 |
558 |
1668 |
750 |
3922 |
5480 |
3434 |
|
30с911нж |
ПС-24107-1-1500 |
612 |
3374 |
||||||||||||
1600 |
30с511нж |
ПС-24007-1-1600 |
1758 |
1730 |
1690 |
40 |
30 |
725 |
1000 |
1905 |
1000 |
4362 |
5372 |
4800 |
|
30с911нж |
ПС-24107-1-1600 |
612 |
4650 |
||||||||||||
1800 |
30с511нж |
ПС-24007-1-1800 |
1985 |
1930 |
1890 |
44 |
30 |
725 |
1000 |
2105 |
1000 |
4965 |
6000 |
5950 |
|
30с911нж |
ПС-24107-1-1800 |
612 |
5800 |
||||||||||||
2000 |
30с511нж |
ПС-24007-1-2000 |
2190 |
2130 |
2090 |
48 |
30 |
725 |
1250 |
2330 |
1250 |
6700 |
7850 |
7670 |
|
30с911нж |
ПС-24107-1-2000 |
612 |
7520 |
Материалы для изготовления задвижек
Наименование детали |
Материал по ГОСТ |
|
Задвижки из углеродистой стали |
Задвижки из коррозионностойкой стали |
|
Корпус |
Сталь 3 |
Сталь 08Х18Н10Т |
Клин |
Сталь 20 |
Сталь 08Х18Н10Т |
Шпиндель |
20Х13 |
Сталь 08Х18Н10Т |
Прокладка |
ПОН-Б |
ТРГ |
Крышка |
Сталь 3 |
Сталь 08Х18Н10Т
|
Гайка |
Ст35 |
Ст35 |
Шпилька |
Ст35 |
Ст35 |
Набивка сальника |
Терморасширенный графит |
Терморасширенный графит |
Фланец |
Ст3сп |
Ст3сп |
Втулка резьбовая |
БрАЖМц |
БрАЖМц |
Маховик |
Ст20 |
Ст20 |
Кольцо в корпусе |
Коррозионностойкая наплавка |
– |
Наплавка на клине |
Коррозионностойкая наплавка |
Коррозионностойкая наплавка |
Показатели надежности:
назначенный срок службы – 10 лет;
назначенный ресурс – 2500 циклов.
Гарантийный срок эксплуатации – 18 месяцев со дня ввода задвижек в эксплуатацию.
Гарантийная наработка – не менее 500 циклов в пределах гарантийного срока эксплуатации.
Управление задвижками осуществляется вручную или при помощи электропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.
В комплект поставки входят:
полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
электропривод в комплекте с эксплуатационной и разрешительной документацией (по требованию договора);
комплект эксплуатационной и разрешительной документации на задвижку.
При оформлении заказа дополнительно определяется необходимость комплектации
электроприводом конкретного производителя;
ответными фланцами, крепежом и прокладками;
